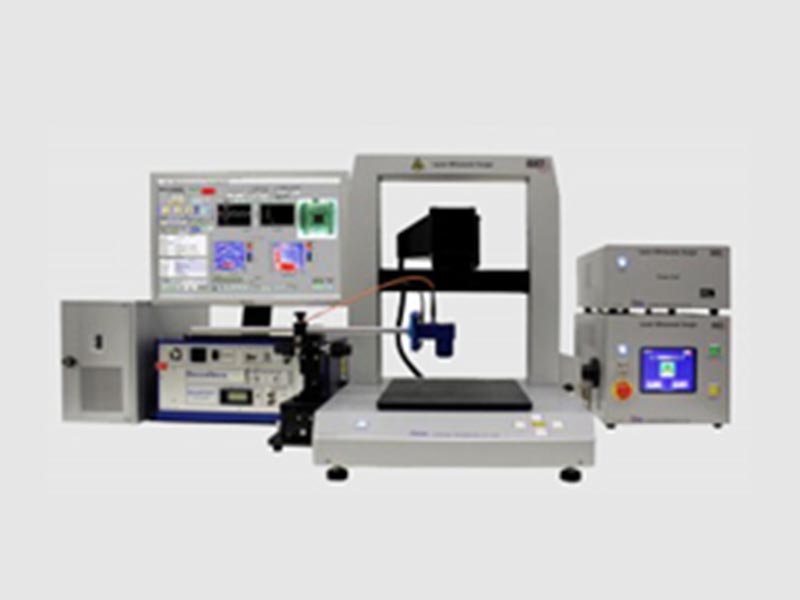

激光超声波可视化检测仪LUVI-SC1

产品时间:2022-11-15 09:28:34

简要描述:

标准规格:产品名称:激光超声波可视化检测仪型 号:LUVI-SC1可视化范围:视野角55°( ±5°)通道:2CH检测距离:0.1m~2m扫描频率:最大2kHz(200×200扫描点时最快检查时间: 20秒)脉冲激光器:最大2mJ@1kHz、1064nm脉冲 YAG 激光器脉 宽:2nsA/D采样速率:最大 250MHz/秒图像表示:超声波传播动画、B扫描图像(...

详细介绍

标准规格:

产品名称:激光超声波可视化检测仪
型 号:LUVI-SC1
可视化范围:视野角55°( ±5°)
通 道:2CH
检测距离:0.1m~2m
扫描频率:最大2kHz(200×200扫描点时最快检查时间: 20秒)
脉冲激光器:最大2mJ@1kHz、1064nm脉冲 YAG 激光器
脉 宽:2ns
A/D采样速率:最大 250MHz/秒
图像表示:超声波传播动画、B扫描图像(速度图像)、最大振幅分布图像、A扫描波形等
特殊功能:检查记录自动作成功能(EXCEL),动画文件(AVI)自动作成功能,检测体网络摄像机叠加功能,传送影像异常点导光表示功能
超声波穿透厚度:约0~100mm(金属)
检查精度:约0.1mm(金属厚度5mm的情况)

外箱:

检测器大小:W275×H225×D375(mm)
重量:14.2kg
触摸屏:TFT液晶5.7inch VGA 32,000色
光学STAGE大小:W440×H500×D515(mm)
重量:24.5kg
电源大小:W275×H140×D345(mm)
重量:6.7kg
耗电:AC100V 50/60Hz 350W

软件内容:

检测条件设定:激光扫描条件、超声波接收条件的简便设定功能
动态图像:被测体照片叠加(实际的超声波传播动画)
静止图:最大振幅图(2D、3D)、时间分布图、试验体照片
导光显示:在检测体表面,实时指出超声波动画的异常之处,也可表示激光扫描范围
数据输出功能:简单报告(EXCEL)、波形数据、各种JPG图像

自定义选项:

激光探头(非接触接收用)
超小型脉冲接收器(检测缺陷深度用)
自动作成动画文件(AVI)功能
检测数据检索・阅览功能

用途:

・采用非接触扫描方式,对曲面、非连续及狭小等复杂形状部位均能实现可视化及缺陷检查。
・激光、电动扫描器、激光超声波接收器三点组合,可进行完全非接触高速扫描、进行精密检测。
・检测STAGE及激光发射器都设有电机驱动器,可进行前后左右调整,激光发射器内置的高分子镜头的激光焦距也可以电动调整。
・电子装置・精密部件的细小伤口检测、疲劳损伤、部件内部缺陷、焊接部位缺陷、复合材料损伤等检查,波动传播的机理研究、超声波探头的性能评价、建筑物安全性评价、材料评价等
