可用于产线检测的快速视角仪
时间:2022-11-28 12:11:14 点击次数:113

一般来说,平板显示器件的光学视角测试都是在研发阶段进行。要么使用光谱仪+机械转角平台的方案;要么使用ELDIM提供的EZContrast系列产品。这主要是因为高额的成本投入,以及漫长的测试时间(产线一般要求几秒内完成测试)。

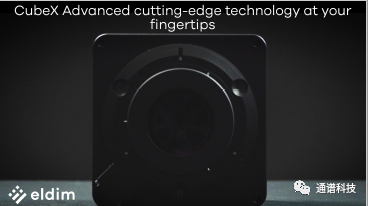

现在,请试想一下有这么一台设备:它具有比EZContrast系列还要快得多的测试速度,也具有光谱仪的测试精度,同时它的成本远低于EZContrast。这就是ELDIM最新发布的可用于产线检测光学视角的设备--CubeX。

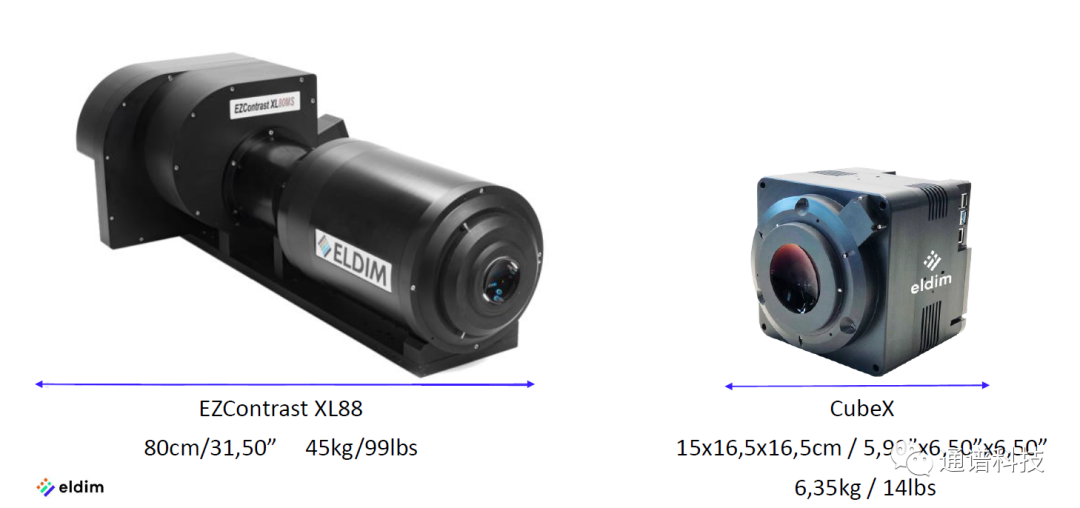

和它和名字一样,它就是一个尺寸很小的“方块”。你甚至可以一只手托起它,对比一下与EZContrastXL88的尺寸:


但是这个“方块”具有无与伦比的光学测试能力:

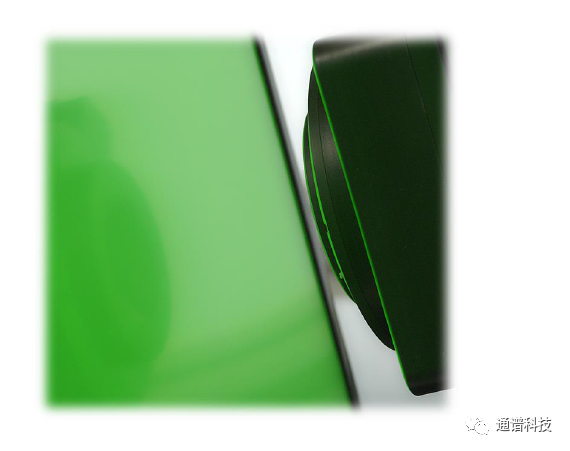

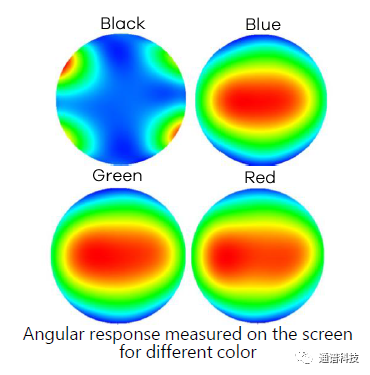

首先,它仍然是ELDIM最擅长的基于傅里叶光学的视角测试仪。所以它具有同样的特点:快速测试。但是这一次,它重新定义了快速的概念:从原来的几分钟到现在的几秒钟。使用CubeX,测试一个视角最快只需要2秒钟即可完成。

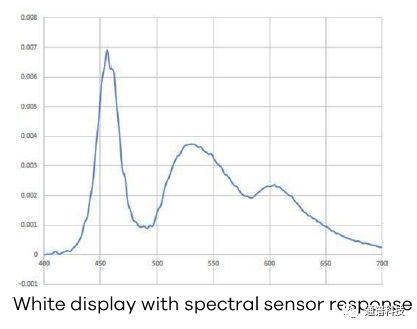

其次,它具有光谱测试能力。CubeX中,ELDIM加入光谱测试功能。客户可以对样品进行更加精确的颜色测量。

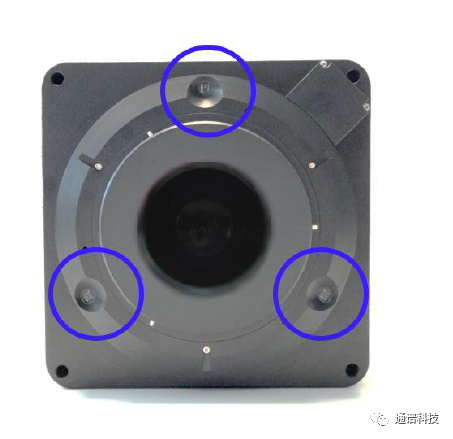

第三,3个距离传感器。通过3个距离传感器,可以精确地控制测试距离以及仪器光轴与样品表面的垂直度,不必担心对位误差对测试结果的影响。

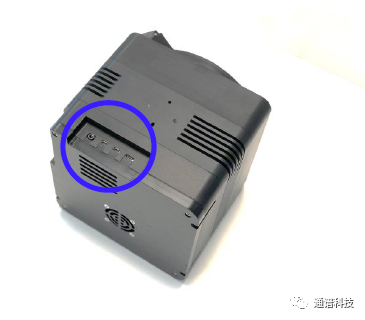

第四,内部电脑。这一次,你甚至不需要外接电脑即可对CubeX进行操作。

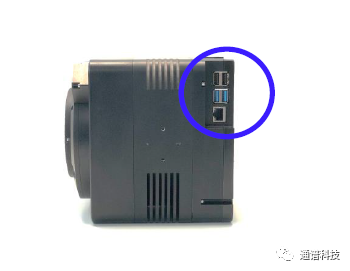

最后,多种数据传输方式。与时俱进,提供多种数据传输方式:网线,USB线等。你甚至不需要线缆进行数据传输,直接通过WiFi进行数据传输。


规格
CubeX-150
主要技术
多谱段视角测绘
高分辨率光谱仪
轴心
多谱段传感器位置
136
角度精度0.1
倾斜角范围
60
方位角范围0~360
光谱范围
290~730nm
距离传感器/精度
3个TOF传感器/0.5倾斜精度
光斑尺寸
12mm
最佳工作距离
12.5mm
颜色(x,y)
轴心光谱仪
精度(x,y)
0.002(A光源)
重复性
0.0001
亮度
全视角
范围
0.1~100000CD/m2
重复性
0.02%
使用条件
5~30度;<80%RH
重量
6.35Kg
测量时间
<2s
外形尺寸(L*W*Hmm)
165*165*150
轴心光谱仪
分辨率
2nm
光谱分辨率
10nm
可用通信接口
Ethernet
1Gbit/s
WiFi

USB



如果您有任何问题,请跟我们联系!
