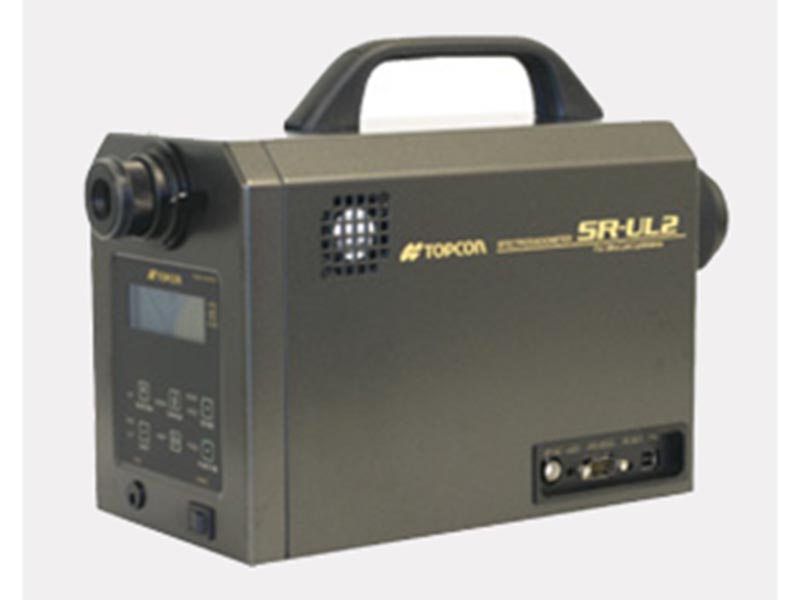

SR-UL2分光辐射计、点式光谱仪、亮度计

产品时间:2022-11-15 09:47:29

简要描述:

本产品是在获得好评的超低亮度分光辐射度计SR-UL1R的基础之上,实现了更高灵敏度、更高速化的机型,是业界灵敏度最高,量程范围从0.0005cd/m²到300,000cd/m²的宽广量程超低亮度分光辐射度计。搭载高速测定模式,测定0.005cd/m²亮度时,仅需约17秒时间,为业界最高水准的高速测定机型。因此,不仅仅适用于设计研发,也同...

详细介绍

产品概要

本产品是在获得好评的超低亮度分光辐射度计SR-UL1R的基础之上,实现了更高灵敏度、更高速化的机型,
是业界灵敏度最高,量程范围从0.0005cd/m²到300,000cd/m²的宽广量程超低亮度分光辐射度计。
搭载高速测定模式,测定0.005cd/m²亮度时,仅需约17秒时间,为业界最高水准的高速测定机型。
因此,不仅仅适用于设计研发,也同样适用于生产线的品质检验与管理。

特点

■ 高速测定超低亮度 (0.0005 cd/m² – )
■ 量程宽广。量程为 (0.0005 – 300,000cd/m²)
■ 无需使用辅助镜,即能够测定细微面的超低亮度。
■ 搭载同步测定功能及积分时间延时功能,因而能够高精度测定频闪光源。
■ 使用标配应用软件,能够进行丰富的数据处理及控制主机。

主要用途

■ 显示器、照明器具等的亮度・色度、色温度特性、对比度测定、配光特性等所有光学特性评价指标。
■ 高精度测定汽车仪表盘、音响、操作面板等细微面的亮度・色度。
■ 其他、交通标志、信号灯、各类特种光源的光品质评价。

技术规格

光亮采集电子冷却型线性阵列传感器
波长分散原理衍射光栅
光学系统对物镜 : f= 82mm F2.5, 目镜 : 观测视野 5°
测定角2°/1°/0.2°/0.1° *电动切换式
测定距离350mm – ∞ (从物镜金属件前端开始的距离)
光谱波宽5 – 8nm (半波宽)
波长精度±0.3nm * Hg光谱线
测定波长范围380 – 780nm
波长分解能力1nm
测定模式自动/手动(积分时间/频率)、外部垂直同步信号输入
测定内容分光辐射亮度 : W・sr-1・m-2・nm-1
演算内容辐射亮度 : W・sr-1・m-2, 亮度 Lv : cd・m-2,
CIE1931 色度坐标 xy,
CIE1976 色度坐标 u’ v’, 三刺激值 XYZ,
相关色温度(Tc;k)、 偏差(duv),
CIE 表色系 2°/ 10°
亮度测定范围(*1) (*2) 2°:0.0005 – 3,000 cd/m2
 1°:0.0015 – 9,000 cd/m2
0.2°:0.0375 – 70,000 cd/m2
0.1°: 0.15 – 300,000 cd/m2
亮度精度(*1)±2%以下
色度精度(*1)±0.002
重复精度: 亮度(*3)1.5% : 0.0005 – 0.005 cd/m²
0.4% : 0.005 – 0.1cd/m²
0.3% : 0.1 cd/m² 以上
重复精度: 色度(*4)0.005 : 0.0005 – 0.005 cd/m²
0.0015 : 0.005 – 0.1 cd/m²
0.0005 : 0.1 cd/m² 以上
偏光特性亮度 1% 以下, 分光辐射亮度 2% 以下(400 – 780nm)
测定时间(*5)  NORMAL 模式: 约1 – 31秒
HIGH SPEED 模式: 约1 – 17秒
界面USB2.0 / RS-232C
电源专用AC 电源适配器 AC100V-240V, 50/60Hz, DC12V
功率约 36W
使用条件温度: 5 – 30℃, 湿度: 80%RH 以下 (且无凝露)
外形尺寸(W×D×H)150×406×239mm
质量约 5.5kg

*1 针对标准A光源
*2 NORMAL SPEED模式测定时的测定范围
*3 测定角2°、连续测量10次2σ、NORMAL SPEED模式
*4 测定角2°、连续测量10次(最大值-最小值)、NORMAL SPEED 模式
*5 和PC的通信时间除外

测定直径


测定直径: mmφ

测定角测定距离 [mm]*
35050080010002000
10.015.125.432.266.4
4.997.5512.716.133.2
0.2°1.001.512.543.226.64
0.1°0.500.761.271.613.32

* 从物镜金属件前端开始的距离.

选配件

■ 辅助镜 : AL-6
■ 辅助镜 : AL-11
■ 辅助镜 : AL-12
■ 标准白色板 : WS-3
■ CCD 接口 : IA-2
■ 导光束 : FP-3P
■ 三脚架 5N : Tripod 5N
■ 三脚架 : Tripod-SR
■ 微动台 : S-4
■ ND滤片 : ND-10/100
■ 照度接口 : ZV-30
