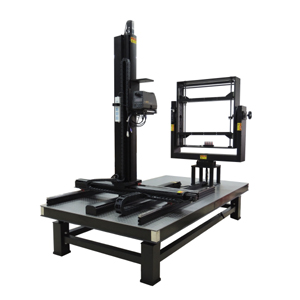

中型LCD光学特性自动测量系统
中型LCD光学特性自动测量系统是我们最灵活的光学性能测试解决方案，可扩展您的显示测量的需要。无论你是需要测试工程开发用的手机显示模块、背光模组、显示应用测试、还是生产上的QC/QA测量，我们的光学测量系统都能为你提供解决方案。 常规家用TV尺寸首选，主要用于电脑显示器及平板电视。支持各种标准的测试距离选择。
中型LCD光学特性自动测量系统
特性：
● LCDTest专业测量软件
● 各种定量分析工具，包括等高线图、CIE色度分析、视角分布图
● 支持各种规格产品的不同取样面积的性能分析
● 手动&自动系统控制，可以通过遥控手柄和图像窗口进行初始定位
● 测试产品不需要固定直角边界
● 定制各种试验顺序，均匀度5点 、9点、13点、25点，点阵的测试、视角测试等
● 搭配信号发生器相连，自动提供各种信号
● Excel数据报表定制输出
● 测试点自动跟踪算法
● 现场安装调试及培训
●测量软件免费升级
测试项目：
●亮度均匀性
●色度，色温，色度均匀性
●对比度，色域覆盖率
●灰阶，Gamma
●残影（Cross Talk）
●响应时间
●热机时间，亮度稳定性
●OLED I-V-L
●视角
规格：
型号 | DM-520 | DM-530 | |
最大测量尺寸 | 对角线40” (102cm) | 对角线55” (140cm) | |
X轴行程（mm） | 900 | 1300 | |
Y轴行程（mm） | 550 | 800 | |
Z轴行程（mm） | 600/1200/1800 | 1200/1800 | |
可选伸缩行程 | — | 1600 | |
XYZ轴精度 | 有效精度0.04/500mm；显示分辨率0.001mm | ||
θ轴行程(º) | -90～90 | -90～90 | |
φ轴行程(º) | -90～90/0～360 | -90～90/0～360 | |
Θ、φ轴精度 | 有效精度0.02º；显示分辨率0.001º | ||
旋转结构 | 极坐标（垂直轴自转）或正交坐标（垂直轴翻转） | ||
支持的亮度计 | Topcon：BM-5A/AS, BM-7A/FAST, SR-3AR,SR-UL1R/UL2/LED/LEDW Konica Minolta：CS-100,CS-200, CS-2000/A,CA-2000/2500 Photo Research：PR-655/670/680/680L, PR-880A, PR-705, PR-715,PR-730/735 Other：OL770,CAS-140 | ||
支持的图像信号发生器 | Astro、Chroma、Master等品牌系列 | ||
支持的可编程电源及万用表和功率计 | Maynou、Keithley、GWINSTEK、Chroma、Yokogawa、Itech等品牌系列 | ||
仪器安装座 | 支持双仪器安装及水平、垂直二维微调 | ||
样品夹具 | 支持上下电动夹持 | ||
测量项目 | 中心点 | 亮度、色度、对比度、Gamma、色温、色域、%NTSC | |
均匀性 | 亮度均匀性、色度均匀性、对比度均匀性 | ||
可视角 | 亮度与视角关系、对比度与视角关系、色度与视角关系 | ||
时间 | 黑白响应时间、灰阶响应时间、Flicker | ||
反射 | 漫反射、镜面反射 | ||
标准 | VESA FPDM 2.0, ICDM, TCO ’99/’03/’05, ISO 13406-2 | ||
自定义 | 根据测试流程定制化测试模块 | ||
PC系统 | 工业PC, 19” LCD显示器 | ||
运动控制系统 | USB/RS232接口8轴运动控制器+伺服驱动器+伺服电机 | ||
成像系统 | 将仪器目镜连接工业级相机及镜头通过USB采集卡将测量位置显示在软件上并有红色十字线对位 | ||
系统软件 | LCDTest专业版、Windows；office | ||
系统尺寸(W*L*H) | 1.3m×2.5m×1.8m | 1.6m×4.0m×2.0m | |
系统电源 | 220 VAC / 50 Hz | ||
